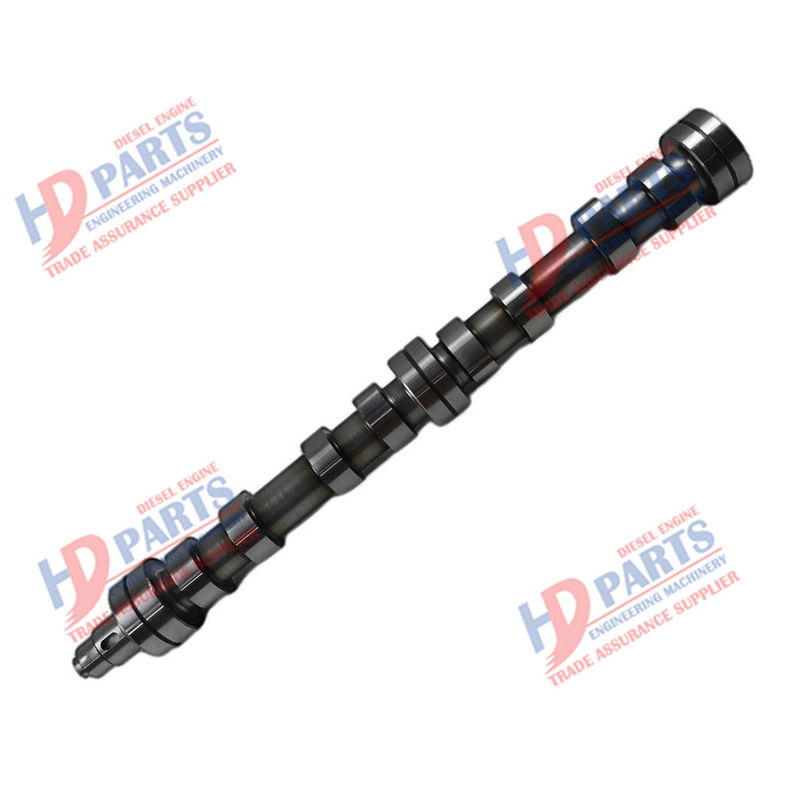

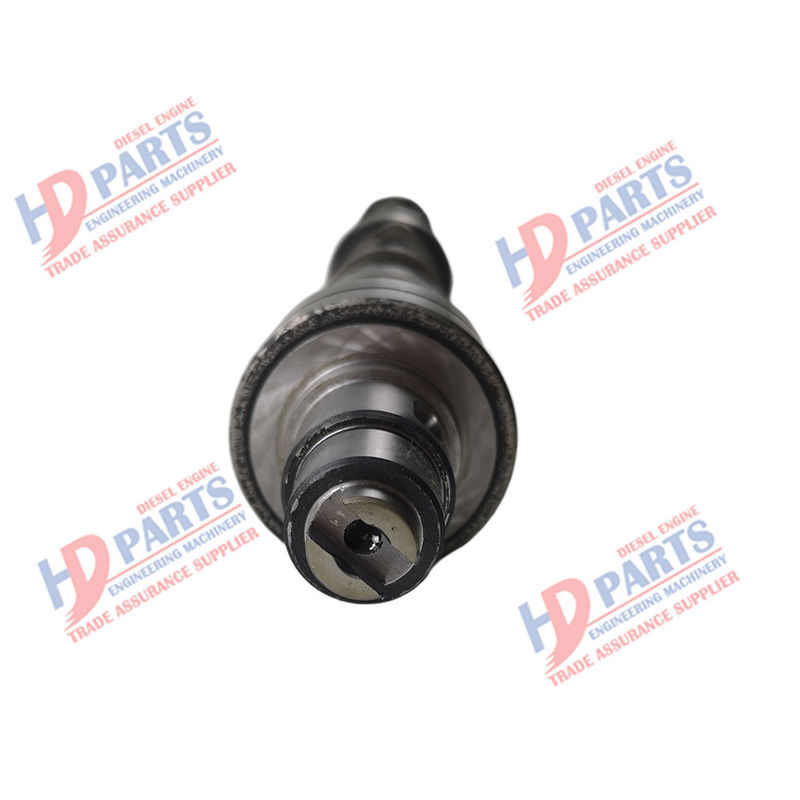

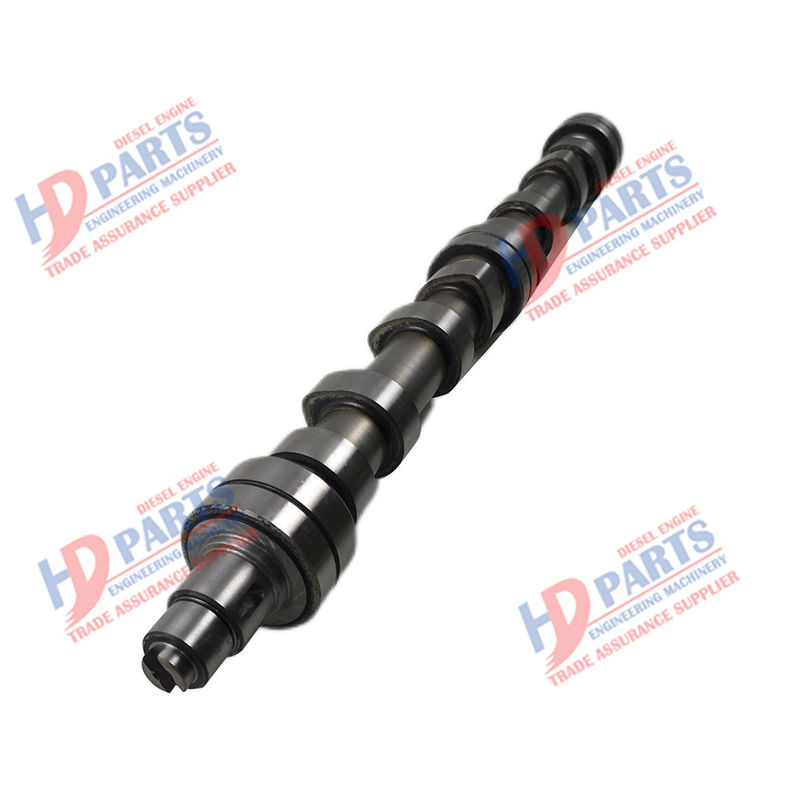

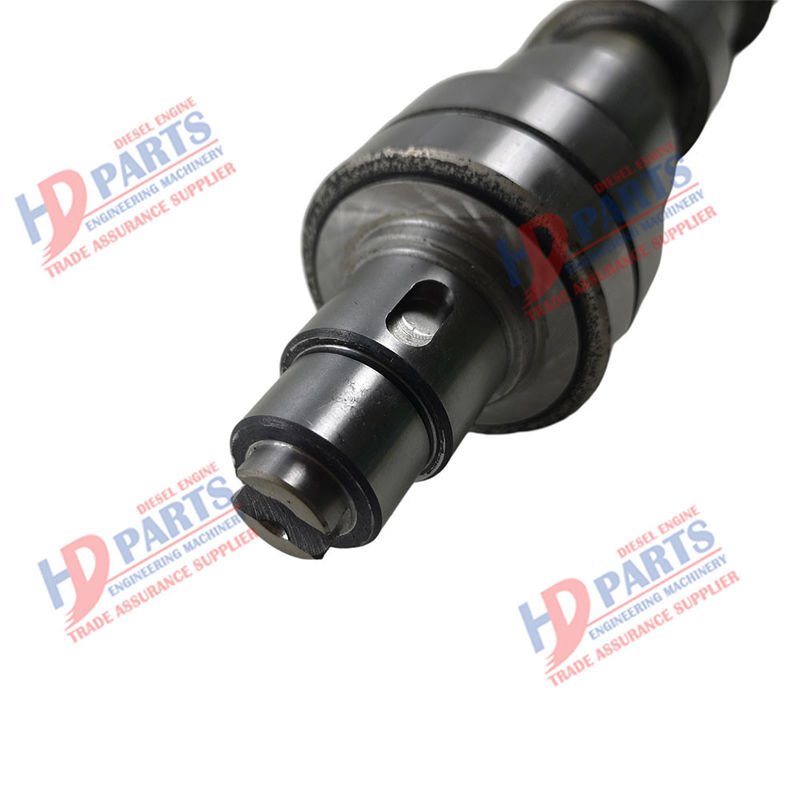

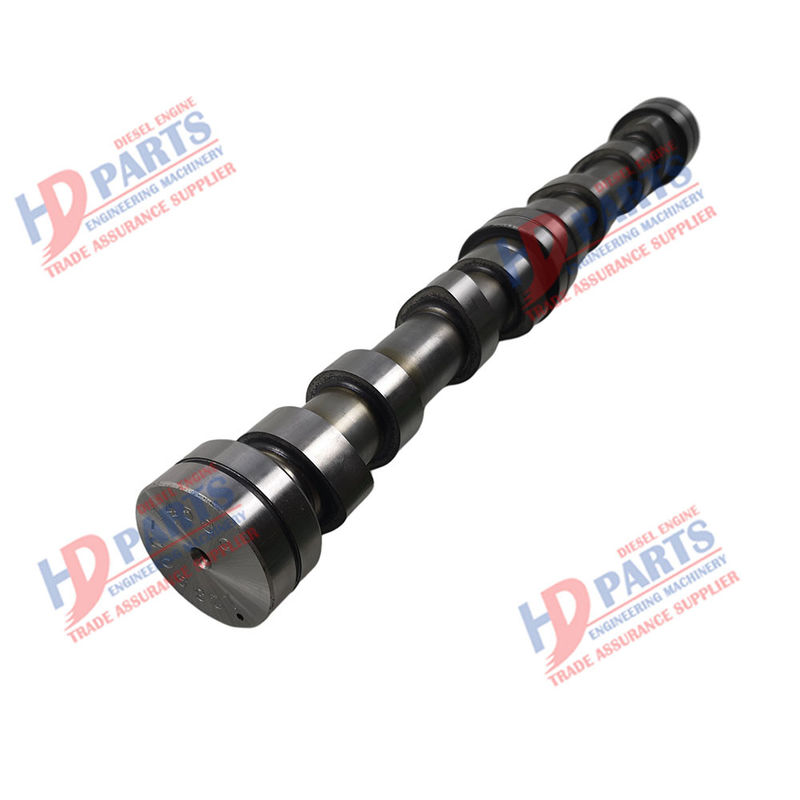

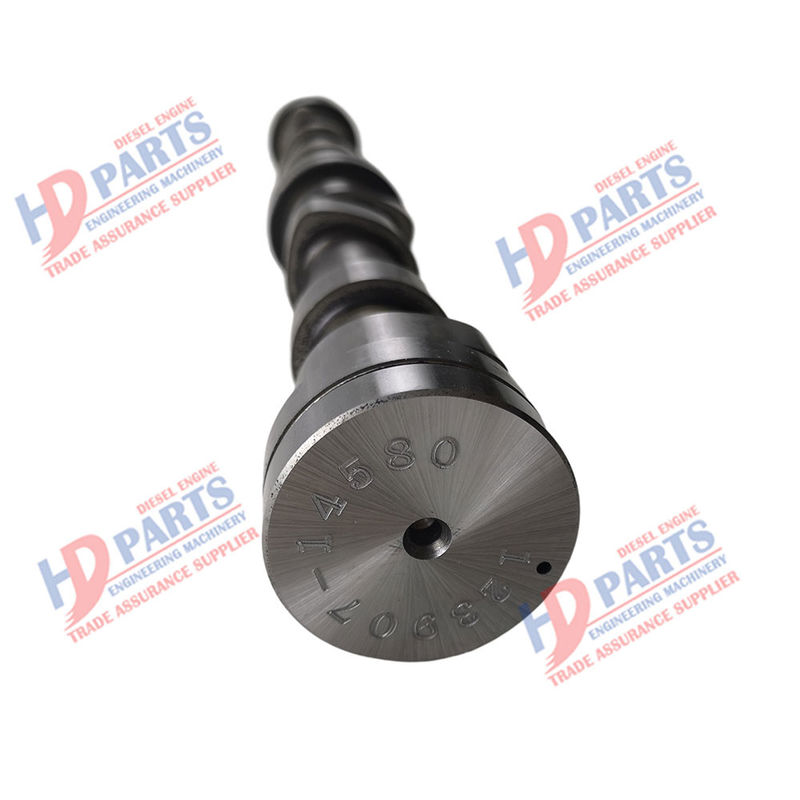

4TNV106 4TNE106 4D106 यानमार डीजल इंजन पार्ट्स 123907-14580

एक्सेंट्रिक शाफ्ट को मोड़ने के लिए, मुख्य रूप से क्लैंपिंग में उपाय किए जाने चाहिए ताकि प्रसंस्करण किए जाने वाले एक्सेंट्रिक भाग की धुरी को टर्न स्पिंडल की धुरी के साथ संरेखित किया जा सके [1].

1आम तौर पर चार जबड़े चक का उपयोग छोटी मात्रा और कम परिशुद्धता के साथ सनकी workpieces clamping के लिए किया जाता है। जब चार जबड़े चक पर सनकी workpiece घुमा,सबसे पहले workpiece पर एक रेखा खींचें. यह एक सनकी वृत्त खींचने और क्षैतिज और ऊर्ध्वाधर क्रॉस लाइनों सुनिश्चित करने के लिए है. ताकि इन लाइनों के अनुसार चार जबड़े चक में अपनी स्थिति निर्धारित करने के लिए.

2छोटे विचलन (e ≤ 5-6 मिमी) और छोटी लंबाई लेकिन विचलन वाले टुकड़ों की बड़ी संख्या वाले विचलन वाले मशीनिंग के लिए तीन जबड़े स्व-केंद्रित चक का उपयोग किया जा सकता है।मोड़ते समय, बाहरी वृत्त और लंबाई को पहले घुमाया जाना चाहिए। फिर इसे तीन जबड़े वाले चक पर क्लैंप किया जाता है, और एक जबड़े पर एक गास्केट रखा जाता है ताकि काम करने वाले टुकड़े को घुमाने के लिए सनकी बनाया जा सके।पैड की मोटाई निम्नलिखित सूत्र द्वारा गणना की जा सकती है. X=1.5e × (1-e/2d) (x=गस्केट की मोटाई; e=कामकाजी टुकड़े की अभिसरणशीलता; d=तीन पंजे के क्लैंप भाग का व्यास) वास्तविक मोड़ के दौरान,लंबे पंजे और काम के टुकड़े के संपर्क की स्थिति के बीच विचलन के कारण, मिट्टी की गास्केट को क्लैंप करने के बाद विरूपण में एक सुधार स्थिरांक जोड़ी जाती है। X वास्तविक = x + 1.5 △ e (x वास्तविक = वास्तविक गास्केट मोटाई; x = गणना की गई मोटाई;△ e = परीक्षण के बाद मापी गई विचलन त्रुटि)

3. डबल चक पर सनकी कार्यक्षेत्र को घुमाने यह विधि संरेखण के लिए चार चक एकल अभिनय चक पर तीन जबड़े स्व-केंद्रित चक को क्लैंप करना है,और फिर clamping के लिए एक सनकी दूरी ले जाने के लिए. भविष्य में, आप तीन जबड़े स्व-केंद्रित चक पर काम का टुकड़ा clamping द्वारा सनकी workpiece बारी कर सकते हैं. इस तरह, यह काम का टुकड़ा संरेखित करने के लिए अनावश्यक है.तीन जबड़े चक की स्थिति को स्थानांतरित करते समय, पहले तीन जबड़े स्व-केंद्रित चक में ऑप्टिकल शाफ्ट क्लैंप, eccentricity निर्धारित करने के लिए डायल संकेतक का उपयोग करें,और अंत में चार जबड़े चक में तीन जबड़े चक की स्थिति निर्धारित.

4. दो अंगूठियों के बीच विचलित कार्यक्षेत्र को घुमाने के लिए लम्बी लंबाई के विचलित कार्यक्षेत्र को घुमाने के लिए दो अंगूठियों के बीच क्लैंप किया जा सकता हैऔर workpiece चिकन दिल क्लैंप द्वारा घूमने के लिए प्रेरित किया जा सकता है. दो अंगूठियों के बीच प्रसंस्करण के लिए एक्सेंट्रिक वर्कपीस के दोनों सिरों का केंद्र, और एक्सेंट्रिक केंद्र छेद आम तौर पर बोरिंग मशीन पर प्रसंस्करण किया जाता है,क्योंकि यह मशीन पर दोनों सिरों के केंद्र सुनिश्चित करने के लिए मुश्किल है, और विचलित केंद्र छेद की दिशा लगातार और समानांतर है।

5. एक्सेन्ट्रिक चक एक्सेन्ट्रिक चक एक्सेन्ट्रिक दूरी समायोजन सुविधाजनक है, बहुमुखी प्रतिभा, उच्च परिशुद्धता अधिक आदर्श एक्सेन्ट्रिक उपकरण है।

6विशेष स्थिरता में, जब मशीनिंग की लंबाई छोटी है, सटीकता अधिक है और eccentric workpiece की संख्या बहुत बड़ी है, तो विशेष स्थिरता पर eccentric workpiece चालू किया जा सकता है।

7बड़े विचलन और कम परिशुद्धता की आवश्यकताओं के साथ सनकी workpieces के वास्तविक प्रसंस्करण में, एक और clamping विधि का सारांश दिया गया है, अर्थात्, तीन जबड़े ड्रिलिंग प्लस गास्केट clamping।यह है, जब तीन जबड़े स्व-केंद्रित ऊपरी जबड़े, पहले पहले जबड़े स्थापित, तो धीरे-धीरे कॉलर स्थानांतरित, ताकि कॉलर के अंत शिकंजा एक या दो मोड़ के बारे में घूमती है,और फिर दूसरे और तीसरे जबड़े स्थापित, ताकि कॉलर के तीन जबड़े स्वाभाविक रूप से सनक का निर्माण करें। चूंकि सनक को समायोजित नहीं किया जा सकता है, इसलिए इसे समायोजित करने के लिए शिम जोड़े जाने चाहिए। इस विधि का लाभ सरल है,सुविधाजनक और तेज़, लेकिन नुकसान यह है कि पोजिशनिंग सटीकता उच्च नहीं है।
