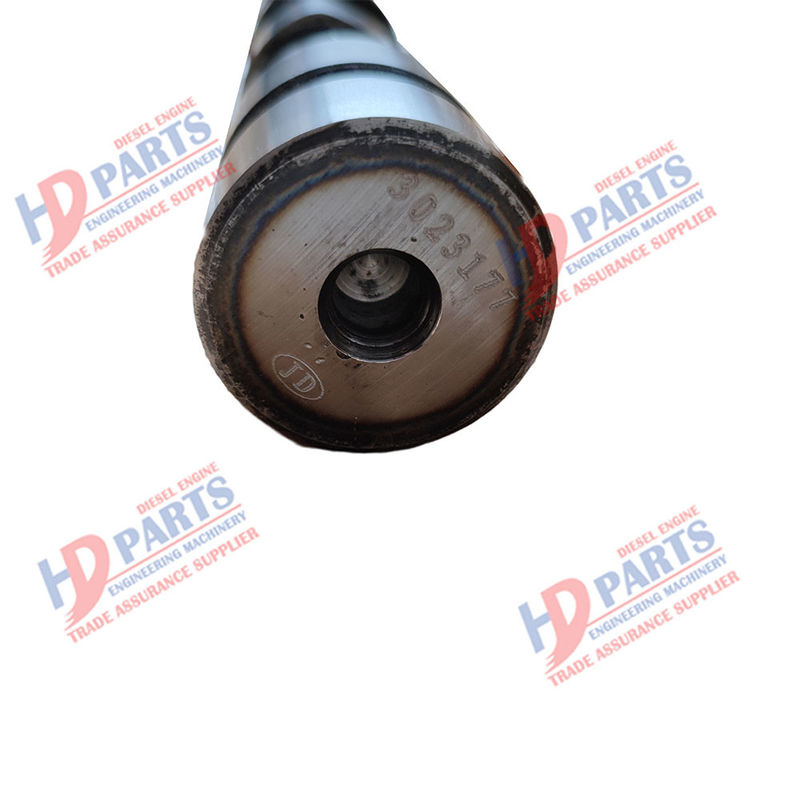

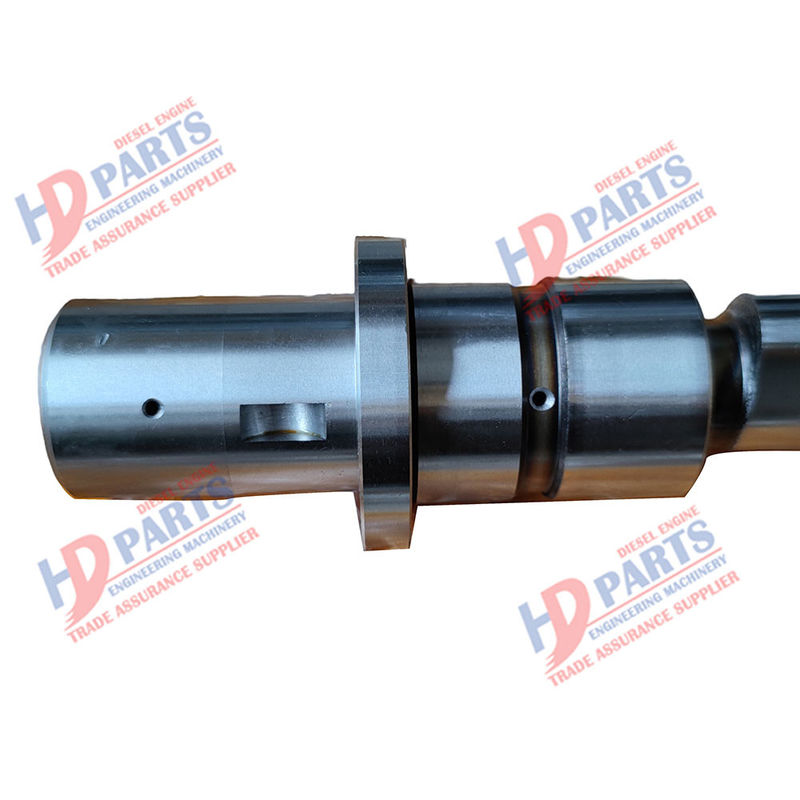

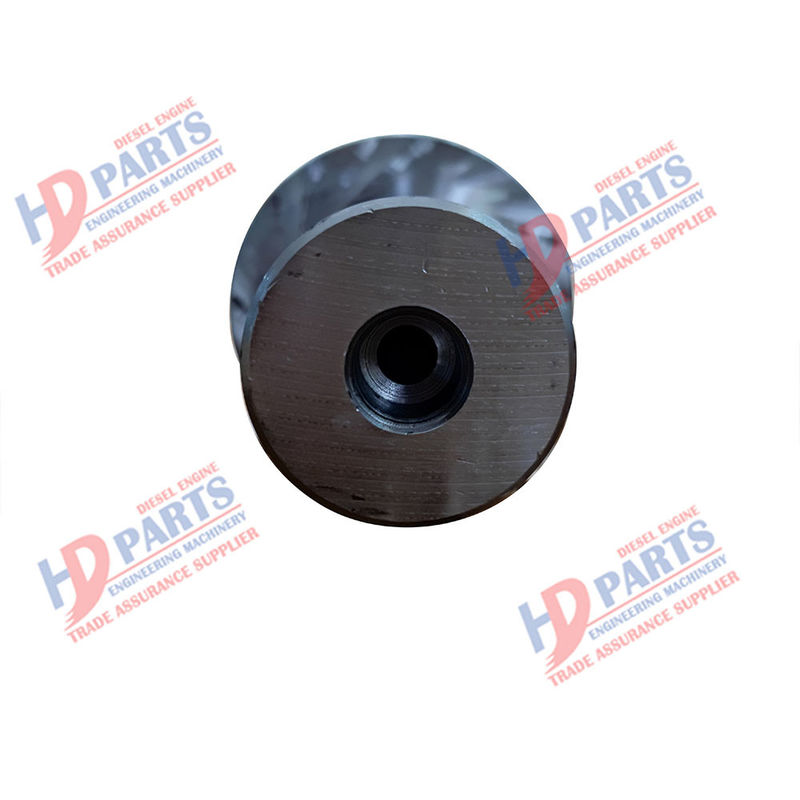

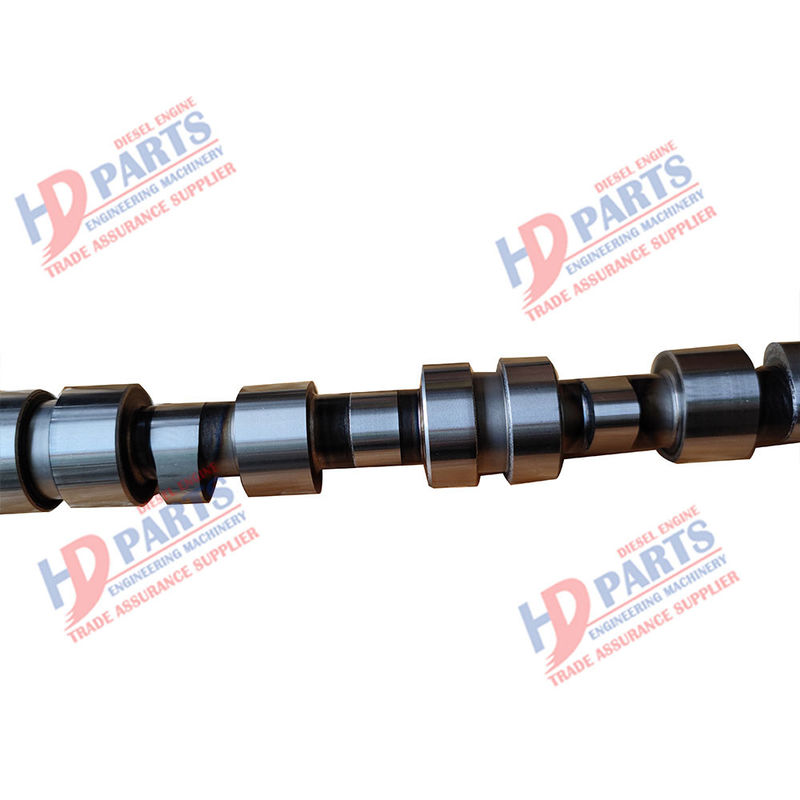

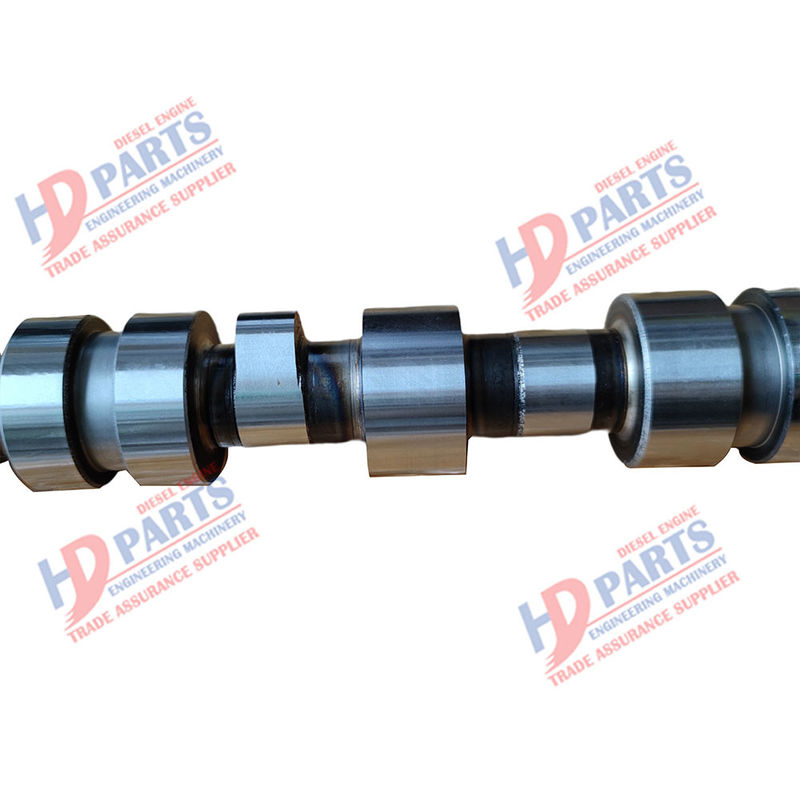

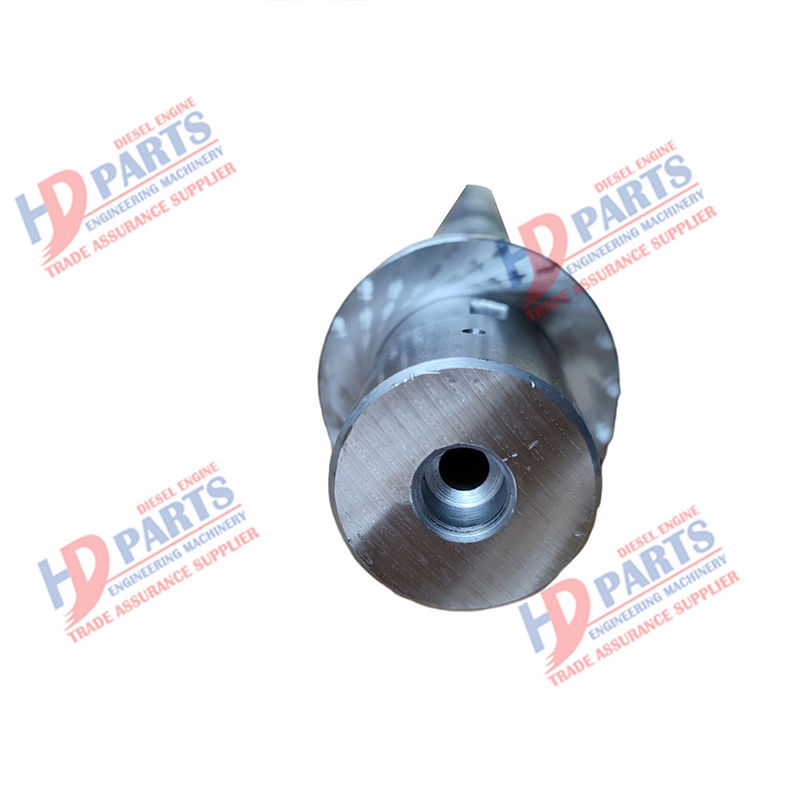

DOOSAN के लिए NH220 पॉवरस्ट्रोक कैंषफ़्ट 3023177

1. आम तौर पर, चार जबड़ा चक का उपयोग सनकी वर्कपीस को छोटी मात्रा और कम परिशुद्धता के साथ जकड़ने के लिए किया जाता है।चार जबड़ा चक पर सनकी वर्कपीस को घुमाते समय, पहले वर्कपीस पर एक रेखा खींचें।यह एक सनकी चक्र खींचना है और क्षैतिज और ऊर्ध्वाधर क्रॉस लाइनों को सुनिश्चित करना है।ताकि इन रेखाओं के अनुसार चार जबड़ा चक में उसकी स्थिति का निर्धारण किया जा सके।

2. जब छोटे विलक्षणता (ई ≤ 5-6 मिमी) और छोटी लंबाई लेकिन बड़ी संख्या में सनकी वर्कपीस के साथ मशीनिंग सनकी वर्कपीस, मशीनिंग के लिए तीन जबड़ा स्व केंद्रित चक का उपयोग किया जा सकता है।मोड़ते समय, बाहरी वृत्त और लंबाई पहले बदली जाएगी।फिर इसे तीन जबड़े की चक पर जकड़ा जाता है, और वर्कपीस को मोड़ने के लिए सनकी बनाने के लिए एक जबड़े पर गैसकेट लगाया जाता है।पैड की मोटाई की गणना निम्न सूत्र द्वारा की जा सकती है।X=1.5e × (1-e/2d) (x=गैसकेट की मोटाई; e=वर्कपीस की विलक्षणता; d=तीन पंजों के जकड़े हुए हिस्से का व्यास) वास्तविक मोड़ के दौरान, की संपर्क स्थिति के बीच विचलन के कारण लंबे पंजे और वर्कपीस, मिट्टी गैसकेट की क्लैंपिंग के बाद विरूपण में एक सुधार स्थिरांक जोड़ा जाएगा।एक्स वास्तविक = एक्स + 1.5 △ ई (एक्स वास्तविक = वास्तविक गैसकेट मोटाई; एक्स = परिकलित मोटाई; △ ई = परीक्षण के बाद मापी गई विलक्षणता त्रुटि)

3. डबल चक पर सनकी वर्कपीस को चालू करना यह विधि संरेखण के लिए चार जबड़ा एकल अभिनय चक पर तीन जबड़े सेल्फ सेंटरिंग चक को जकड़ना है, और फिर क्लैम्पिंग के लिए एक सनकी दूरी को स्थानांतरित करना है।भविष्य में, आप वर्कपीस को तीन जबड़े सेल्फ सेंटरिंग चक पर क्लैम्प करके सनकी वर्कपीस को चालू कर सकते हैं।इस तरह, वर्कपीस को संरेखित करना अनावश्यक है।तीन जबड़ा चक की स्थिति को आगे बढ़ाते समय, पहले तीन जबड़ा चक में ऑप्टिकल शाफ्ट को जकड़ें, विलक्षणता निर्धारित करने के लिए डायल इंडिकेटर का उपयोग करें, और अंत में चार जबड़े चक में तीन जबड़े चक की स्थिति निर्धारित करें।

4. दो थिम्बल्स के बीच सनकी वर्कपीस को मोड़ते समय, लंबी लंबाई वाली सनकी वर्कपीस को मोड़ने के लिए दो थिम्बल्स के बीच क्लैंप किया जा सकता है, और वर्कपीस को चिकन हार्ट क्लैंप द्वारा घुमाने के लिए चलाया जा सकता है।सनकी वर्कपीस के दोनों सिरों के केंद्र को दो थिम्बल्स के बीच संसाधित किया जाता है, और सनकी केंद्र छेद को आमतौर पर बोरिंग मशीन पर संसाधित किया जाता है, क्योंकि मशीन पर दोनों सिरों का केंद्र सुनिश्चित करना मुश्किल होता है, और सनकी केंद्र छेद की दिशा सुसंगत और समांतर है।

5. सनकी चक सनकी चक सनकी दूरी समायोजन सुविधाजनक, बहुमुखी प्रतिभा है, उच्च परिशुद्धता एक अधिक आदर्श विलक्षण उपकरण है।

6. विशेष स्थिरता में, सनकी वर्कपीस को विशेष स्थिरता पर चालू किया जा सकता है जब मशीनिंग की लंबाई कम होती है, परिशुद्धता अधिक होती है और सनकी वर्कपीस की संख्या बहुत बड़ी होती है।

7. बड़ी विलक्षणता और कम परिशुद्धता आवश्यकताओं के साथ सनकी वर्कपीस के वास्तविक प्रसंस्करण में, एक और क्लैम्पिंग विधि को संक्षेप में प्रस्तुत किया जाता है, अर्थात् तीन जबड़ा बोरिंग प्लस गैसकेट क्लैम्पिंग।यही है, जब तीन जबड़े ऊपरी जबड़े पर केंद्रित होते हैं, तो पहले पहले जबड़े को स्थापित करें, फिर धीरे से कोलेट को घुमाएं, ताकि कोलेट का अंत पेंच लगभग एक या दो मोड़ घुमाए, और फिर दूसरे और तीसरे जबड़े को स्थापित करें, ताकि कॉललेट के तीन जबड़े स्वाभाविक रूप से सनकीपन बनाते हैं।चूंकि सनकीपन समायोज्य नहीं है, इसे समायोजित करने के लिए शिम को जोड़ा जाना चाहिए।इस पद्धति का लाभ सरल, सुविधाजनक और तेज है, लेकिन नुकसान यह है कि स्थिति सटीकता अधिक नहीं है।

सनकी शाफ्ट मशीनिंग की प्रक्रिया योजना और स्थिरता डिजाइन में, हमें प्रक्रिया केंद्रीकरण और प्रक्रिया विकेंद्रीकरण के संयोजन की विधि अपनानी चाहिए, और उत्पादन बैच और वास्तविक उत्पादन स्थिति के अनुसार एक स्वचालित उत्पादन लाइन डिजाइन करना चाहिए।जब प्रक्रिया एकाग्रता के सिद्धांत के अनुसार आयोजित की जाती है, तो कुशल मशीन टूल्स और स्वचालन के उच्च स्तर वाले प्रक्रिया उपकरण भी व्यापक रूप से उपयोग किए जाते हैं।इससे उत्पादकता में बहुत सुधार होता है।
